热板式塑料焊接机

机器型号: HC-4050
适用范围: 主要主要适合焊接产品面积大、不规范的塑料产品,如:汽车手套箱焊接,汽车保险杠焊接,汽车仪表台焊接,汽车水箱焊接,汽车尾灯热板焊接,蓄电池热板焊接等。
机器特点: 日力热板机可分为分为卧式热板机和立式热板机,焊接面可允许塑料余量补偿,焊接强度得到保证,热板式焊接机因应各种材料的需要,可调整热板机焊接程序,采用伺服马达驱动、智能化人机界面操作系统。热板焊接模具分为横向及纵向移动,设备体积因焊接件的大小而定,根据热板机设备的大小,驱动方式可选择气动、液压驱动或伺服马…
分享到: 复制 更多

【产品介绍】


日力热板机的用途:

    热板机也称为热板式塑料焊接机、热板式塑料熔接机、热板式塑胶焊接机、热板式塑胶熔接机、热板式焊接机、热板式熔接机、塑料热板式焊接机、塑胶热板式熔接机。主要主要适合焊接产品面积大、不规范的塑料产品,如:汽车手套箱焊接,汽车保险杠焊接,汽车仪表台焊接,汽车水箱焊接,汽车尾灯热板焊接,蓄电池热板焊接等。

热板式焊接机的原理是;

    通过电能转变为热能对热塑性塑料进行焊接。如:ABS焊接、PMMA焊接、PC-ABS焊接、POM焊接、PA6/6焊接、PE焊接、PPO焊接、PP焊接等。热塑性材料在加热元件加热下,分子达到熔融状态,短时间内两塑件在一定压力下压合,相互间通过分子运动成为一体,并经一定时间冷却后,两塑件就会熔合为一体,并达到一定熔接强度,这样就实现了熔接焊接功能。

热板机的技术规格:

机 器 型 号:  HC-3040          HC-4050        HC-5060
热 板 尺 寸:  300*400mm        400*500mm      500*600mm
驱 动 方 式:          气压、液压、伺服可选
输 入 电 压:                  380V 三相五芯
输 入 气 压:                    0.6-1.0Mpa
加 热 功 率:                   10-70KW 可选
加 热 温 度:                   TC-500℃ 可调

日力热板焊接机特点:

    ※日力热板机可分为分为卧式热板机和立式热板机,焊接面可允许塑料余量补偿,焊接强度得到保证,热板式焊接机因应各种材料的需要,可调整热板机焊接程序,采用伺服马达驱动、智能化人机界面操作系统。热板焊接模具分为横向及纵向移动,设备体积因焊接件的大小而定,根据热板机设备的大小,驱动方式可选择气动、液压驱动或伺服马达驱动。根据热板机焊接程序要求,可选择半自动或全自动模式。热板式焊接机设备稳定性良好,能保证一致的焊接效果。热板机焊接温度、热板机加热时间、热板机冷却时间、热板机加热深度、热板机熔接深度压力、热板机转接时间等参数均可调。

     ※热板机整机结构特点:采用国标优质矩形铁管焊接而成,表面再经喷塑工艺处理。门板由数控折弯机及冲床加工成型后,表面再经喷塑工艺处理。热板移动机构由气缸、滑块导轨、热板等部件组成。气缸作为动力源,带动热板机构沿两条滑块导轨前后作直线运动。热板焊接机部件:由热板模、加热板组成,热板模与加热板通过快速定位紧固机构,与热板移动机构连接。热板机结构的特点是:热板在运动时,平稳且运动间隙小。热板机构上,带加热板及上、下热模,以及加热板固定热模的快速联接机构,能够有效快速更换不同产品,优化了其使用范围、提高了生产效率。热板机上、下模板通过4根限位导杆与热板焊接机联接在一起,可以精确调整焊接深度,共同组成一个设备的主要运动部件。

    ※热板机上压板机构:由气缸、直线轴承、4立柱φ30导杆、热板机模具、气动夹紧装置、真空吸盘等部件组成。气缸作为动力源,带动热板机构沿四条导杆上下作直线运动。真空系统采用进口真空发生器输出真空压力,通过真空吸盘来将胶件牢固的吸住,确保胶件正确定位,不损坏胶件表面。

    ※热板机下模结构的特点是:能够保证热板机上、下工件与热板机上、下热模之间的产品接合。在热板式塑胶焊接机生产过程中,能够使上胶件快速地接触热模,同时更迅速地与下胶件准确的熔接在一起。再配加缓冲器,定位准确,振动减轻,保证产品的尺寸及外观要求。

    ※热板式熔接机为全封闭结构,热板机顶部装有强力排风结构,把热板机焊接时产生的有毒气体迅速排出热板机机器内部腔体,减少有毒气体对操作热板机人员的伤害,热板机机体后部、下部均为可活动门,方便维修。为保证安全生产,体现人性化的设计,在操作口处装有安全光栅,在热板机自动焊接状态确保人体的任何部位在热板机的危险区域内时,热板机都立即停止,待危险解除后方可继续工作。塑料热板机可应用于大小不同的工件,无面积限制,可应用于任何焊接面上,无特别要求 。

热板焊接机适应行业:

     车灯热板焊接、汽车水箱热板焊接、洗衣机出水栓热板焊接、汽车车门热板焊接、仪表台热板焊接、中控热板焊接、风道热板焊接、塑料水箱热板焊接、油壶热板焊接、灯具热板焊接、容器热板焊接、汽车水箱热板焊接、洗衣机出水栓热板焊接、蓄电池热板焊接、蒸汽烫斗热板焊接、汽车塑料油箱热板焊接、车尾灯热板焊接、仪表板热板焊接、进气管热板焊接、塑料卡板热板焊接、碳罐热板焊接、制动液罐热板焊接、保险杆热板焊接、仪表盘热板焊接、尾气净器热板焊接、摩托车沥清器热板焊接、洗衣机塑料平衡圈热板焊接、洗衣鼓热板焊接、洗碗碟机的水箱热板焊接、大型不规则塑胶产品;PP,PC,尼龙,玻璃纤维...工程塑胶焊接。

案例展示:

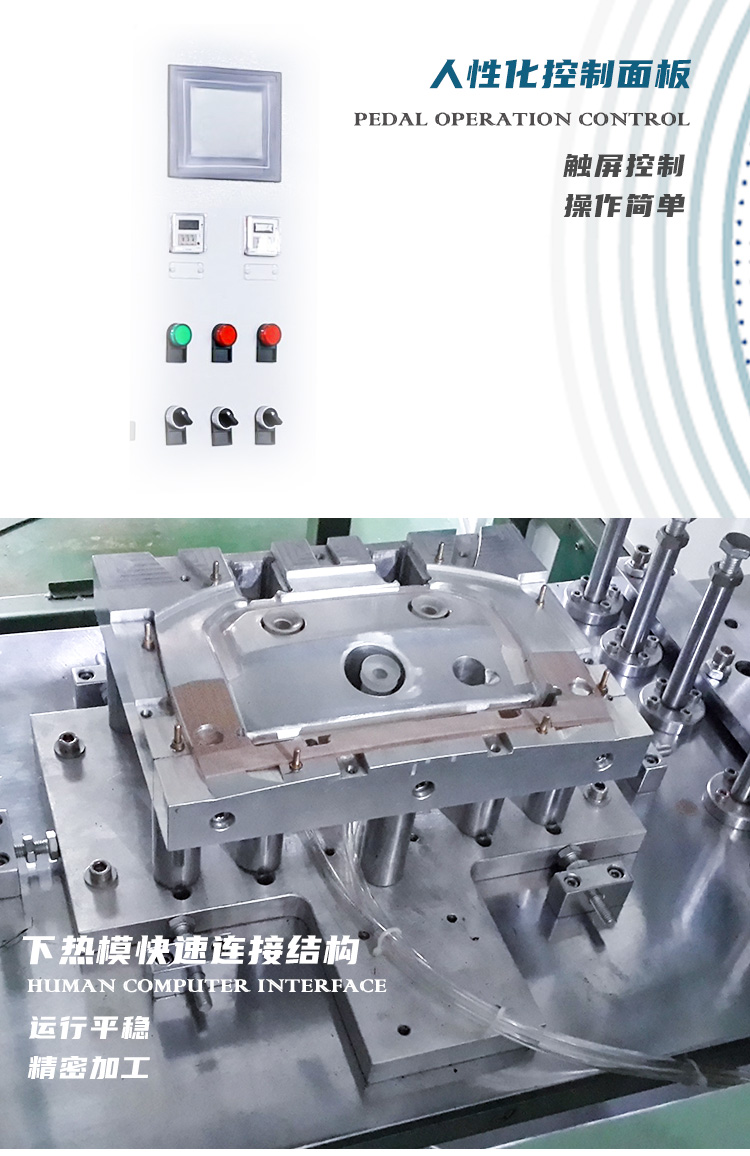

模具,机器局部图:

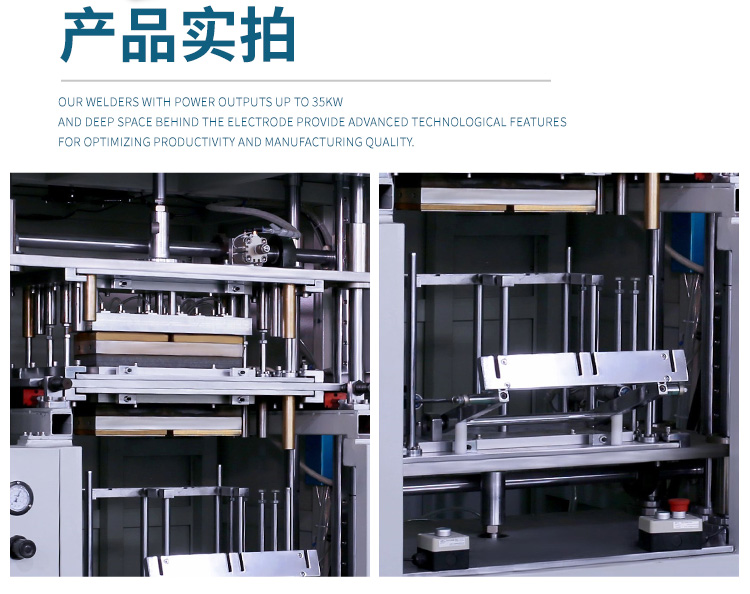

机器设计图和图片:
