全自动高频泡壳热合机

当前位置:首页 >产品展示 > 高周波机械 > 全自动高频泡壳热合机

全自动高周波塑料包装机

机器型号: HR-15KW-6AC
适用范围: 全自动高周波吸塑包装机主要用于双面吸塑+纸卡、单面吸塑+纸卡、三明治(纸卡+吸塑+纸卡)的高周波包装。
机器特点: 自动转盘6工位,4个机械手放吸塑及纸卡、取产品,采用全自动化,节省人工,降低成本,产能高。
分享到: 复制 更多

【产品介绍】

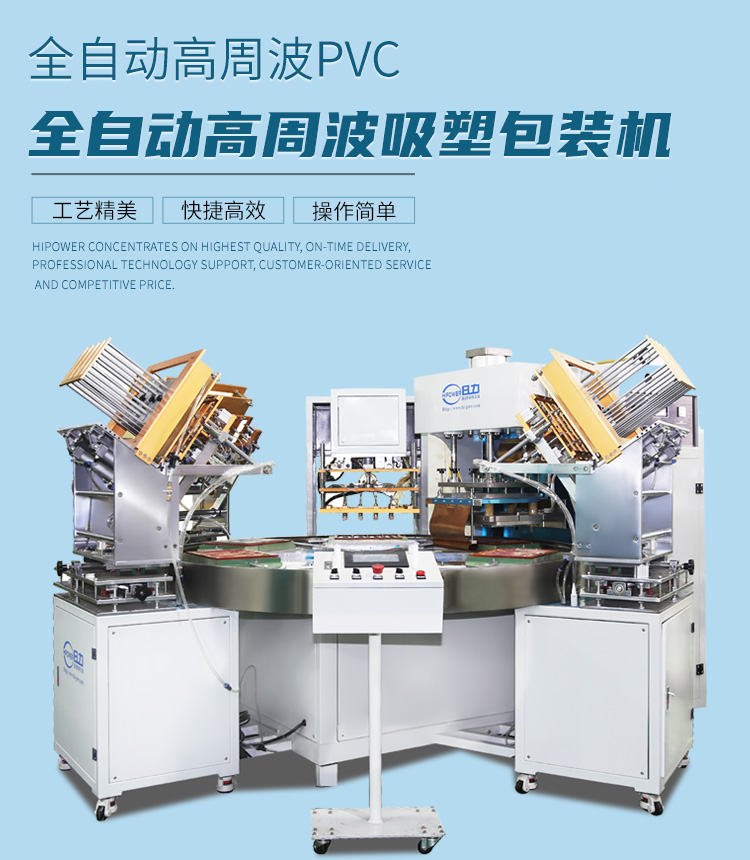

全自动高周波吸塑包装机

    本设备是由深圳日力公司自主开发研制的一套自动高周波吸塑包装的熔接作业设备,本设备工序流程如下:

  第1个工位底盖吸塑机械手放入转盘模具内、

  第2个工位由人工(或机械手)放被包装物、

  第3个工位由机械手自动放入纸卡到模具,

  第4个工位上泡壳吸塑吸塑机械手放入转盘模具内

  第5个工位高周波进行自动熔接裁切处理,

  第6个工位由机械手自动将转盘上完成熔接的产品和废料取下放入周转箱(需如成品和废料取出后分开不在同一周转箱,可加装一条流水线让产品取出后放入流水线水流入产品箱,废料由机械手直接放入废料箱),从而完成一个完整的流程。作业员按照转盘节拍持续置入产品原料,高周波作业节拍高效率地自动化完成熔接作业。用户可自由设置作业时间,一般为8-12秒一个作业节拍。

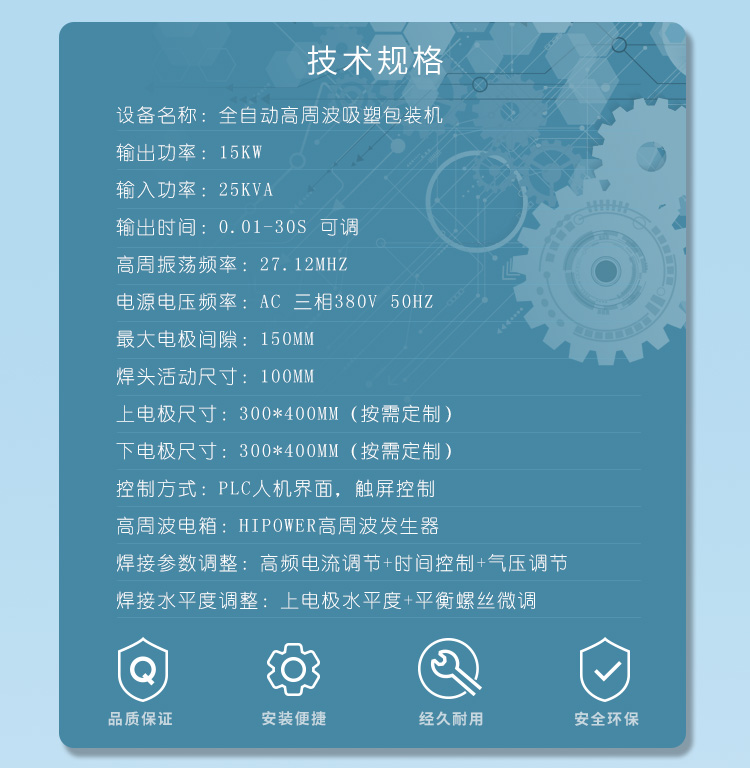

全自动高周波吸塑包装机
机      型:          HR-8KW-6AC     HR-10KW-6AC    HR-12KW-6AC      HR-15KW-6AC
高周波功率:           8000W             10000W            12000W             15000W
电源  电压:        380V 50/60HZ
频      率:          27.12MHZ
输入  功率:           15KVA               18KVA             20KVA              25KVA
整  流  器:                         矽二极体
振  荡  管:            7T69RB              E3069               E3130                8T85RB
最大  压力:           500kg                500kg                800kg                 800kg
电极  间隔:                        200mm
活动  尺寸:                        150mm
上电极尺寸:         300*400mm     300*400mm       350*450mm       400*500mm
下电极尺寸:         350*450mm     350*450mm       400*500mm       400*500mm
熔接  时间:                        0---10秒

 <机器相关所有尺寸,均可根据用户要求定制。另有更多非标定制设备欢迎来电咨询>

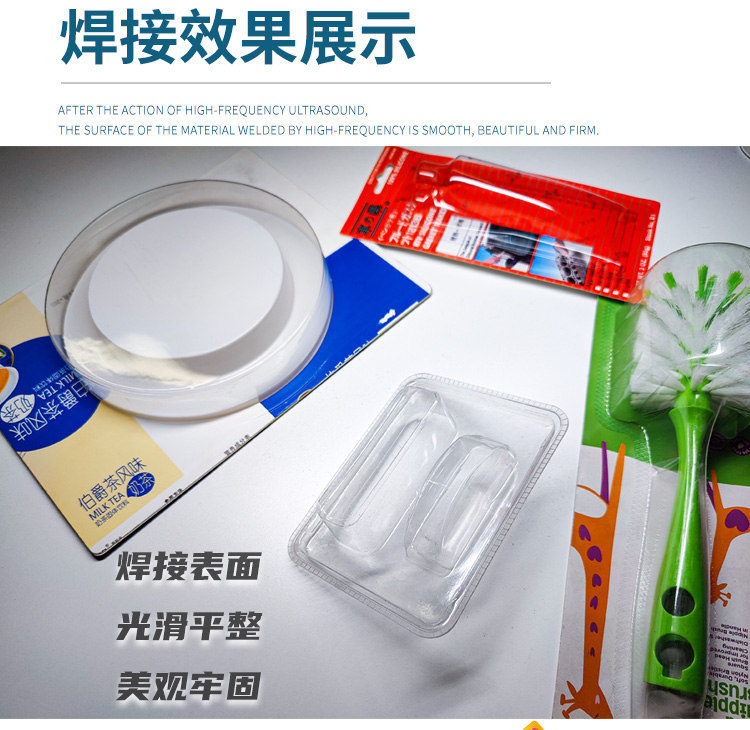

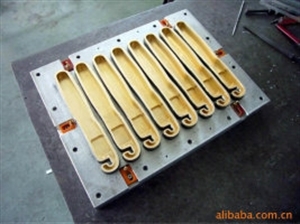

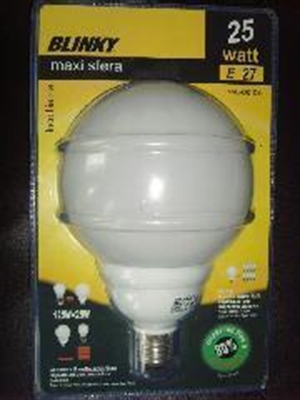

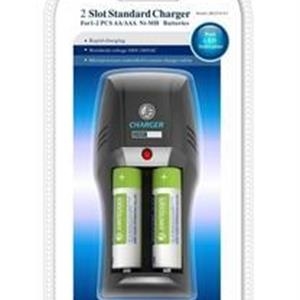

样品展示:

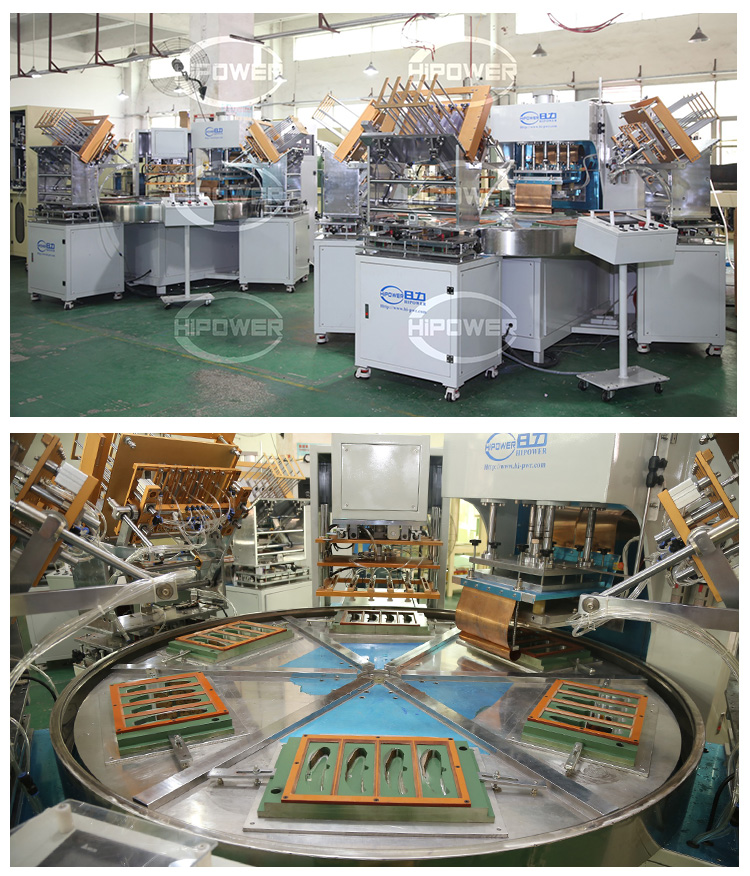

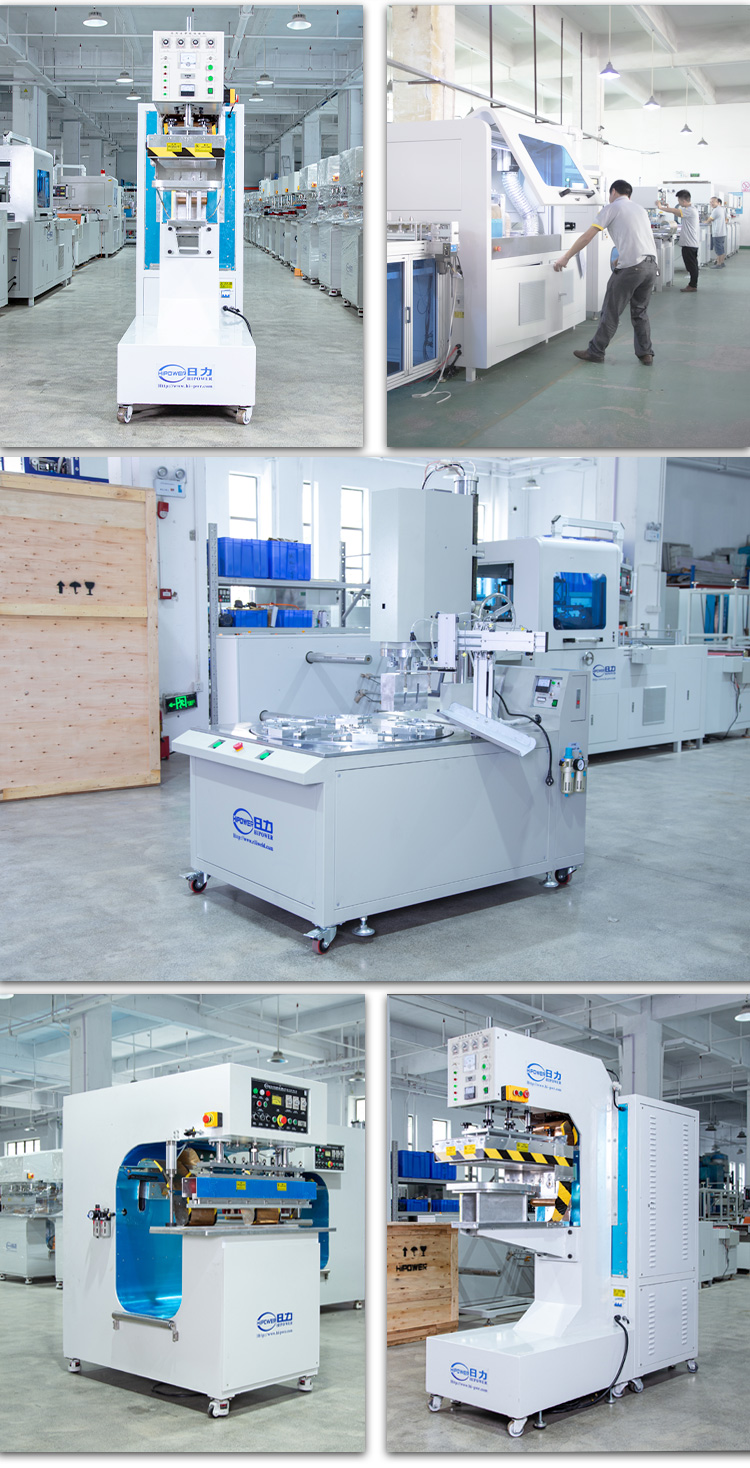

现场图片:

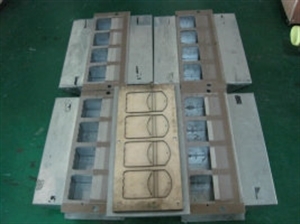

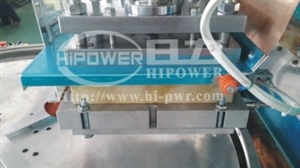

自动转盘式高周波吸塑包装机局部图

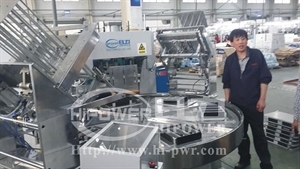

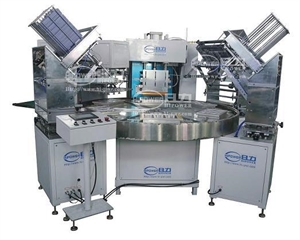

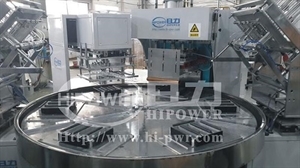

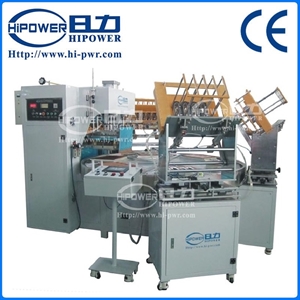

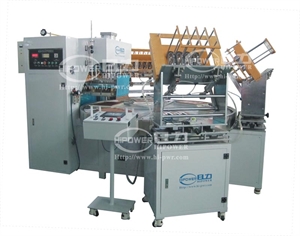

转盘式高周波吸塑包装机

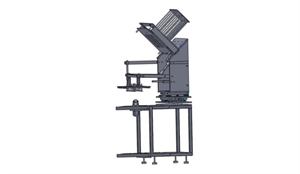

设计图纸:
